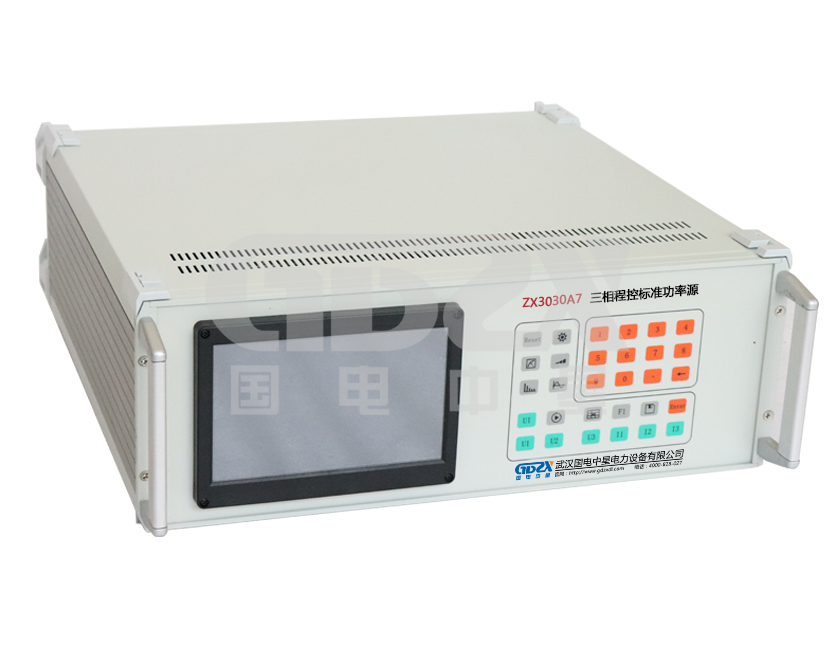

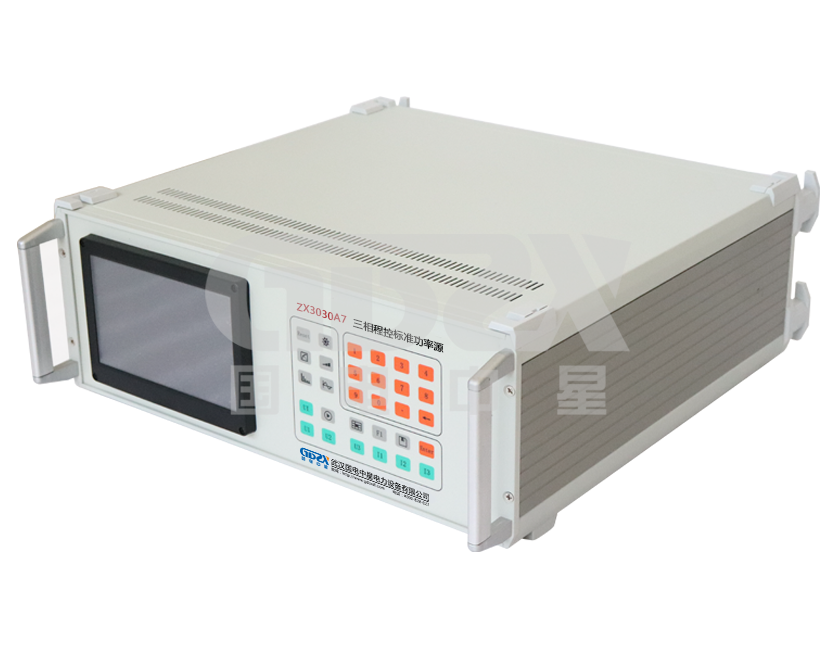

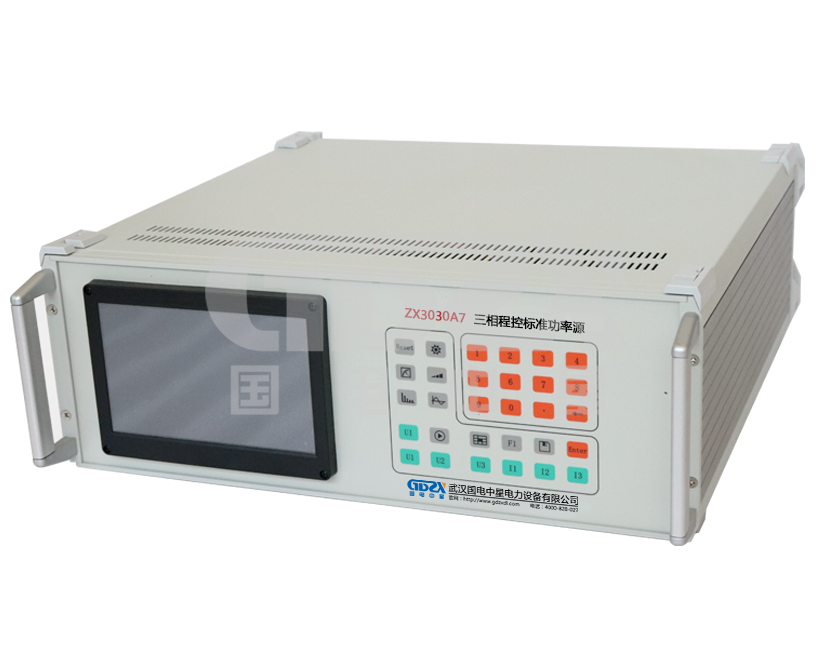

操作視頻ZX3030A7三相程控標準功率源采用表源一體化結構，全數字閉環標準源技術，使用嵌入式系統、大屏幕TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。

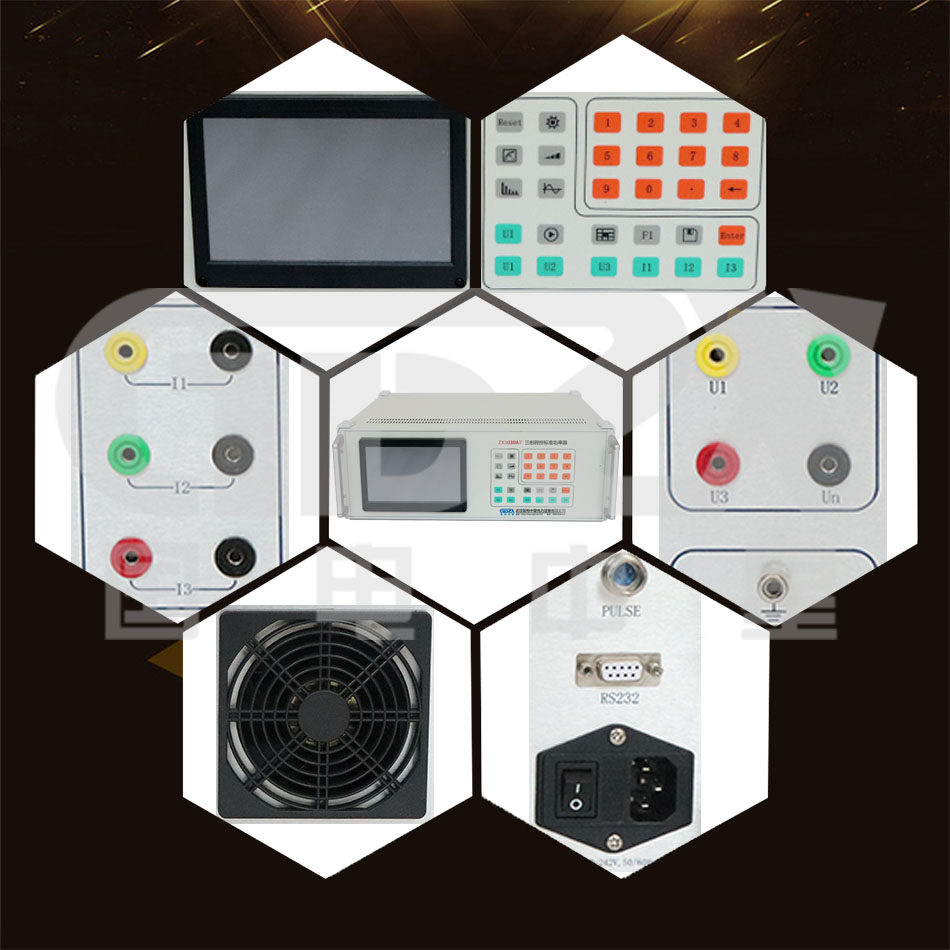

1. 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。
2. 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。
3. 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。
4. 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。
5. 電流、功率因數試驗點豐富，便于配置各種校表方案。
6. 可校驗各種單相、三相及有功、無功電能表。
7. 數據存儲量大，可以很方便查詢到校驗數據。

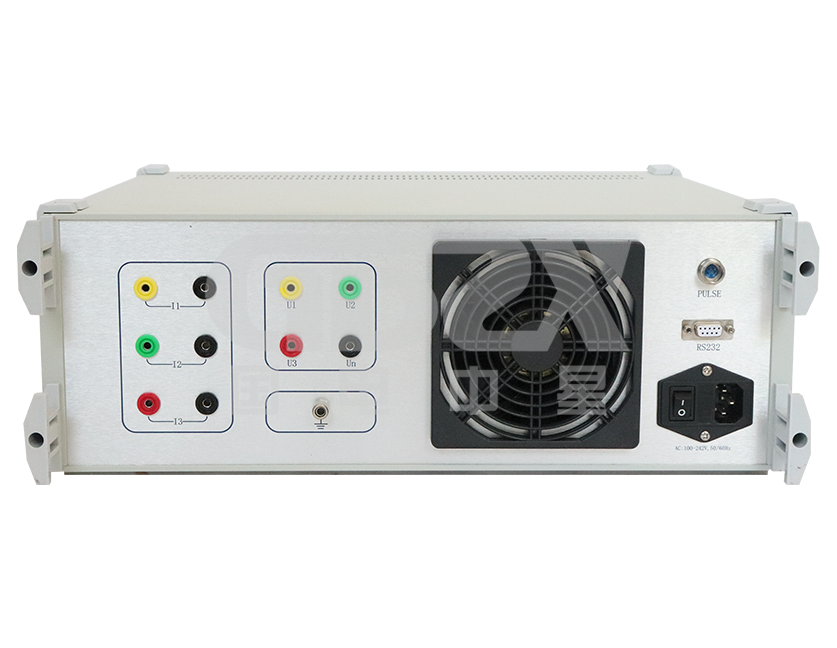

8. 帶有RS232串口，便于計算機控制及升級軟件。
交流相電壓輸出 | 調節細度 | 0.01%RG |
分 辨 率 | 6位有效數字 | |
準 確 度 | 優于±0.05%RG | |
穩 定 度 | 優于±0.01%RG/1min | |
失 真 度 | 優于0.1% （非容性負載） | |
輸出功率 | 額定每相 20VA | |
滿負載調整率 | 小于±0.01%RG | |
輸出范圍 | 10V～500V | |
檔位設置 | 57.7V、100V、220V、380V，內部自動檔位切換 | |
交流電流輸出 | 調節細度 | 0.01%RG |
準 確 度 | 優于±0.05%RG | |
分 辨 率 | 6位有效數字 | |
穩 定 度 | 優于±0.02% RG /1min | |
失 真 度 | 優于 0.1% | |
輸出功率 | 每相20VA | |
滿負載調整率 | 小于±0.01%RG | |
輸出范圍 | 0.5mA～100A | |
檔位設置 | 0.2A、1A、5A、20A、50A、100A，自動檔位切換 | |
功率輸出 | 準確度 | 優于 0.05%RG |
穩定度 | 優于 0.01%/1min | |
分辨率 | 6位有效數字（有功功率、無功功率、視在功率） | |
功率因數 | 調節范圍 | -1～0～+1 |
分 辨 率 | 0.00001 | |
準 確 度 | 0.0005 | |
相位 | 調節范圍 | 0～359.99° |
分 辨 率 | 0.001 ° | |
準 確 度 | ±0.02° | |
頻率
| 調節范圍 | 40Hz～70Hz |
分辨率 | 0.001Hz | |
準確度 | ±0.002Hz | |
諧波
| 輸出諧波波次 | 可以準確輸出2～51次諧波 |
諧波含量顯示準確度 | 0.1% | |
諧波含量顯示分辨率 | 4位有效數字 | |
諧波相位調節范圍 | 0-359.99° | |
供電電源 | 單相AC 220V，50/60Hz | |
外部尺寸 | 458×600×175mm | |
重量 | 27Kg | |
