沖擊電壓發生器沖擊電容值的選取方法

發布時間:2021-11-03 瀏覽數:344

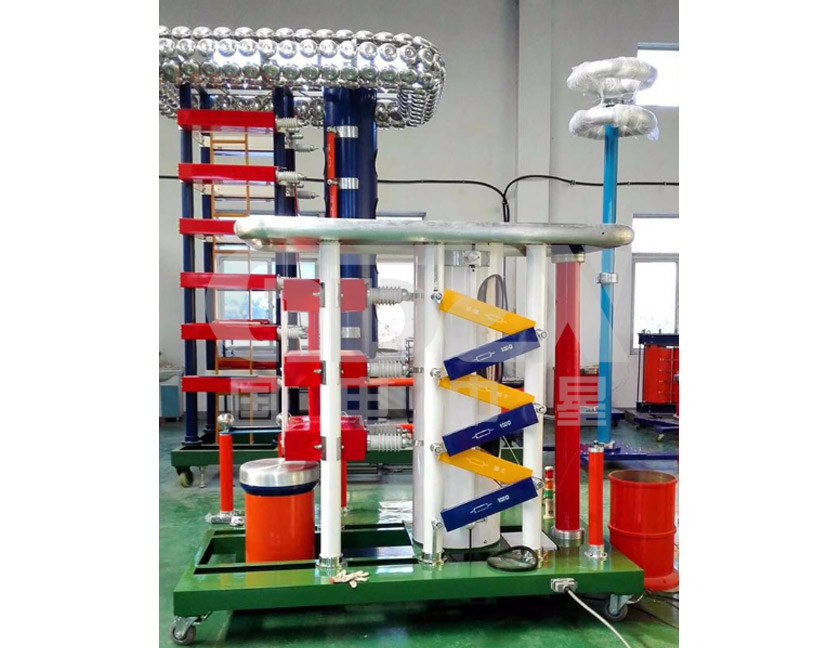

沖擊電壓發生器是高壓實驗室的基本設備之一,它是一種產生脈沖波的高電壓發生裝置。由于絕緣耐受沖擊電壓的能力與施加電壓的波形有關,而實際沖擊電壓波形具有分散性,因此必須對于沖擊電壓波形參數做統一規定,以保證多次試驗的重復性和不同試驗條件下的結果的可比較性。我國采用國際電工委員會(IEC) 標準規定標準沖擊電壓波形。即規定沖擊電壓波形為雙指數型,波頭時間為1.2uS,波尾時間為50us,沖擊電壓峰值一般為幾十千伏到幾兆伏。


??沖擊電壓發生器沖擊電容值的選取

??試品電容最高為2000pF,估計沖擊電壓發生器的對地雜散電容和高壓引線及球隙等的電容約為500pF,估計電容分壓器的電容約為600pF,則總的最大負荷電容為:

??C2=2000+500+600=3100pF

??為保證電壓效率,沖擊電容應大于等于負荷電容的10倍,則沖擊電容約為:C1≥10C2≥31000pF。

由于回路中的電感會影響到沖擊電壓發生器的沖擊電壓波形,故選用主電容時應選擇固有電感小的電容器,在本設計中主電容采用脈沖電容器。用于沖擊電壓發生器的脈沖電容器主要型式可分為:膠紙筒型、瓷套型和金屬殼型等。

??膠紙筒型電容器體型細長,機械強度差,不便于采用柱式發生器結構,需要另立絕緣支架,而且這種電容器的容量不能做很大,在使用中容易受潮,故很少用于大型沖擊電壓發生器。

??瓷套電容器具有很高的機械強度和良好的絕緣性能,適合于柱式發生器結構,但其能量亦不能做得很大,故該種電容器多用于2000kV以下的中型沖擊電壓發生器。

??金屬殼電容器電壓和容量可以做得很大,而且機械強度高,適用于多種沖擊電壓發生器結構,故使用廣泛。

??綜合考慮電壓等級、電容器規格與電容量的影響,在某電容器生產商脈沖電容器產品列表中選擇額定電壓為100kV,標稱容量為0.2uF的鐵殼式脈沖電容器。
