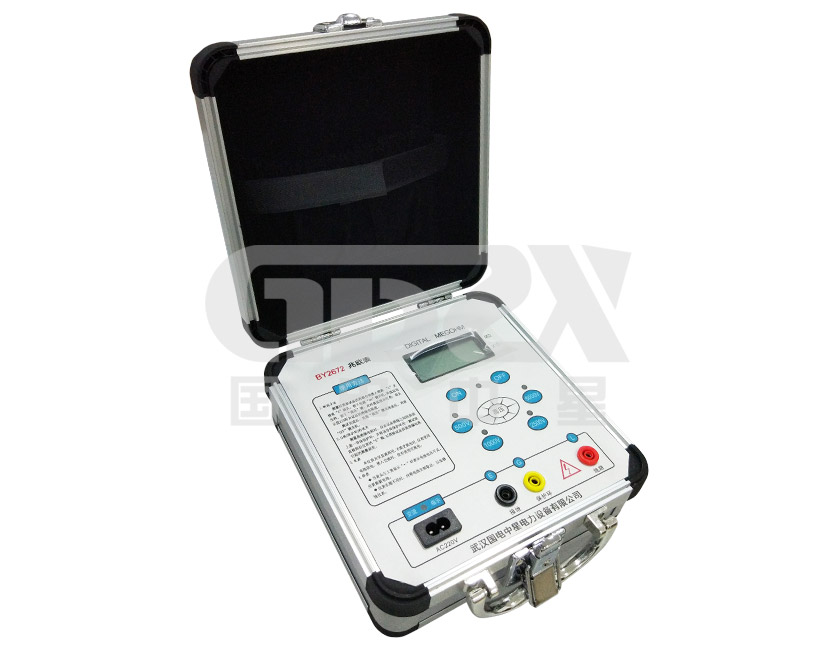

數字兆歐表的工作原理

在手動操作的數字兆歐表中，電磁感應效應用于產生測試電壓，即電樞布置在永久磁場中移動，電子式兆歐表產生測試電壓，隨著外部電路中電壓的增加，指示器的撓度增加，指示器的撓度隨著電流的增加而減小，因此，合成轉矩與電壓成正比，與電流成反比。

當被測電路斷開時，由于電壓線圈引起的扭矩將達到至大值。并且指針顯示“ infinity”（無窮大）表示整個電路沒有短路。并且被測電路內的電阻變大。如果存在短路，則指針顯示“零”，表示被測電路內的“否”電阻。

基于歐姆表或比率表的工作原理。由于電壓和電流產生的磁場，兆歐表測試儀會產生偏轉扭矩，類似于“ 歐姆定律 ”。

兆歐表的扭矩隨V / I的變化而變化（歐姆定律：V = IR或R = V / I）。待測電阻連接在發電機兩端，并與偏轉線圈串聯。

如果電流提供給線圈，產生的轉矩應為相反方向。

1.高電阻=無電流：-如果電阻非常高（即指針的無窮大位置），則不允許電流流過偏轉線圈。

2.小電阻=大電流：-如果電路測量到小電阻，則允許大電流通過偏轉線圈，即產生的扭矩使指針指向“零”。

3.中間電阻=變電流：-如果測量的電阻是中間的，則產生的扭矩會對齊或將指針設置在“零到初始”的范圍之間。
