直流高壓發生器測被試品如何接線

發布時間:2019-07-10 瀏覽數:111

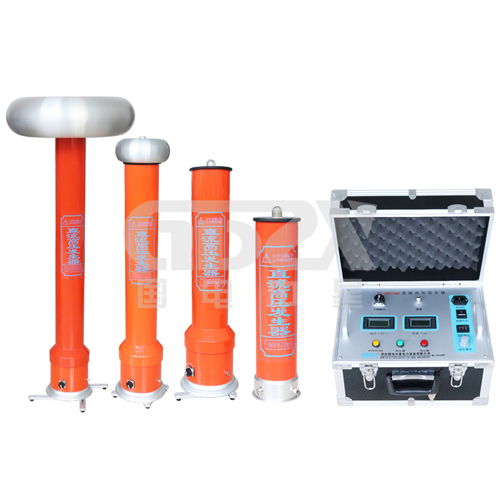

        直流高壓發生器是由控制箱、倍壓筒、放電棒以及微安表組成,在試驗時如何與試驗設備接線,本文中國電中星為您詳細介紹。


1、控制箱接地端子:控制箱接地端子與倍壓筒接地端子及試品接地

聯接為一點后再與接地網相連。

2、中頻及測量電纜快速聯接插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。

3、過壓整定撥盤開關:用于設定過電壓保護值。撥盤開關所顯示單位為kV?,設定值為試驗電壓1.1倍。

4、電源輸入插座:將隨機配置的電源線與電源輸入插座相聯。(交流220V±10%,插座內自帶保險管。)


5、數顯電壓表:數字顯示直流高壓輸出電壓。

6、數顯電壓表:數字顯示直流高壓輸出電壓。

7、電源開關:向前按下,電源接通,紅燈亮。反之為關斷。

8、黃燈按鈕:此功能是專門為氧化鋅避雷器快速測量0.75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮,輸出高壓降至原來0.75%,并保持此狀態。按下紅色按鈕,紅燈、綠燈均滅,高壓切斷并退出0.75倍狀態。

9、綠燈按鈕:高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下,按下綠色按鈕后,綠燈亮紅燈滅,表示高壓回路接通,此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕,綠燈亮紅燈仍亮,但松開按鈕率僧滅紅燈亮,表示機內保護電路已工作。

10、紅燈按鈕:紅燈亮,表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕,綠燈滅紅燈亮,高壓回路切斷。

11、電壓調節電位器:該電位器為多圈電位器。順時針旋轉為升壓,反之為降壓。此電位器具備控制電子零位保護功能,因此升壓前必須先回零。

直流高壓發生器在接線的過程中,特別注意要做好接地工作,同時不同的被視頻接線方式也會稍微有所不同,因此電力工作者在接線的過程中,除了參考以上的接線圖之外,還需要查閱產品操作說明書,按照操作說明進行接線,以達到理想的測試精度。

        國電中星是直流高壓發生器生產廠家,規格齊全,在海內外銷量領先,且獲得大量好評。歡迎廣大電力朋友來電咨詢、來司考察。
