高壓開關動特性測試儀檢定裝置使用技巧

       高壓開關動特性測試儀檢定裝置用于校驗和檢測高壓開關動特性測試儀的測試功能的儀器，如何正確使用高壓開關動特性測試儀檢定裝置？國電中星為您介紹高壓開關動特性測試儀檢定裝置的使用技巧。

1、連線

       高壓開關動特性測試儀檢定裝置的具體接線：ZX-GKJZ校準裝置紅色接線柱接高壓開關測試儀內部直流輸出電源的合閘+，黑色接線柱接高壓開關測試儀內部直流輸出電源的負—，綠色接高壓開關測試儀內部直流輸出電源的分閘+。

2、校準

高壓開關動特性測試儀檢定裝置側面有兩個微型塑料斷路器。一個用來校準開關時間彈跳參數，另一個用來校驗行程速度。時間彈跳開關開啟后就可校驗高壓開關測試儀的時間彈跳等參數。行程速度平臺的開關開啟后需等待內置電腦驅動器完全啟動完畢后方可進行操作，整個過程約30秒左右。

3、設置參數

①校準高壓開關測試儀時間參數具體設置和操作：

 GKJZ-D校準裝置設置：觸發方式：外觸發

                                   觸發類型：有源觸發

                                   脈沖輸出：節點輸出

 ②被校準高壓開關測試儀設置：觸發方式：內觸發

                                           輸出電壓：調整為DC110-DC220V之間均可

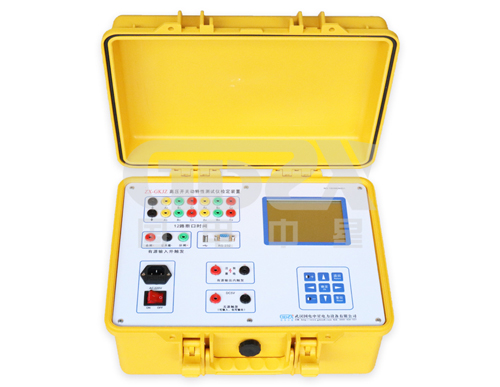

        國電中星是電力檢測設備生產廠家，生產的產品眾多，型號俱全，本文講述的高壓開關動特性測試儀檢定裝置就有ZX-GKJZ和ZX-GKJZD兩種型號。國電中星生產的各種電力檢測設備在海內外深受青睞，歡迎選購！
