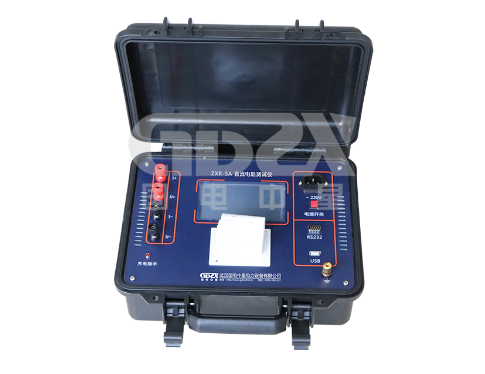

ZXR-5A直流電阻測試儀：智能化革新與高精度測量的融合

一、引言
       在電力設備檢測領域，直流電阻測量作為評估變壓器、互感器等關鍵設備繞組質量的重要技術手段，其測量精度和效率直接影響設備安全評估的可靠性。ZXR-5A直流電阻測試儀的誕生，標志著傳統電阻測量技術向智能化、高精度方向邁出了重要一步。本文將深入解析該設備的技術創新及其在電力檢測領域的應用價值。

二、核心技術突破

1.智能化測量系統
        搭載微處理器控制系統與5.6英寸高分辨率LCD背光顯示屏，實現全中文交互界面。系統內置自適應算法，能根據被測物阻抗特性自動匹配最優測試檔位（0-2000Ω六檔分級），操作人員僅需執行一鍵啟動即可完成全流程測試，徹底擺脫傳統儀器復雜的人工換算過程。

2.電流源線性補償技術
       采用動態電流補償機制，在5A(±0.2%)大電流輸出時仍能保持紋波系數＜0.1%。配合溫度補償電路，確保在0-40℃環境范圍內電流輸出穩定性達±0.05%/℃，從根本上解決傳統恒流源受環境溫度影響導致的測量漂移問題。

三、創新測量體系

1.四端Kelvin測量法
       通過獨立電流輸出端（C1/C2）和電壓檢測端（P1/P2）的物理隔離設計，成功將接觸電阻影響降低至10μΩ級別。實測數據顯示，在2Ω量程下系統誤差可控制在±（0.1%讀數+0.5mΩ），較傳統雙線法測量精度提升兩個數量級。

2.動態過壓防護系統
       集成三級防護體系：前置TVS瞬態抑制二極管（響應時間＜1ns）、中段氣體放電管（通流量10kA）和后級自恢復保險裝置。可抵御高達1.5kV的反電動勢沖擊，防護等級達到IEC61000-4-5標準規定的4級浪涌防護要求。

四、工程應用表現

1.高效測試能力
      在變壓器繞組測試中，5A大電流輸出使20mΩ檔位測量時間縮短至3秒內完成，相較常規1A測試儀提速300%。配合快速熱敏打印機（選配），可實現每分鐘12組的連續測試-打印作業。

2.移動檢測優勢
       緊湊型結構（350×260×140mm）與輕量化設計（3kg）突破傳統臺式設備限制。內置14.8V/2.2Ah鋰聚合物電池支持連續8小時作業，結合IP41防護等級，特別適用于變電站現場、移動檢測車等復雜工況環境。

五、技術參數解析
      1.分辨率階梯：采用非線性量程設計，在20mΩ檔實現1μΩ分辨率，較行業常規產品提升10倍
      2.能效比優化：待機功耗＜1W，滿負荷功耗控制29.5W，電池續航提升40%
     3.環境適應性：通過-20℃低溫存儲和85%RH濕熱測試，滿足GB/T2423標準要求

六、應用場景拓展
      除常規電力變壓器檢測外，該設備已成功應用于：

1.特高壓換流變分接開關接觸電阻檢測

2.新能源領域風電變流器電感元件質檢

3.軌道交通牽引變壓器出廠試驗

4.高壓斷路器接觸電阻周期性監測
       ZXR-5A直流電阻測試儀通過微電子技術、智能算法與精密測量技術的深度融合，重新定義了直流電阻測量的技術標準。其0.5級精度、毫秒級響應速度及智能化操作體驗，不僅提升了檢測效率，更為電力設備狀態評估提供了可靠的數據支撐。隨著智能電網建設的推進，該設備將在設備全生命周期管理中發揮更重要的技術保障作用。
