10kV電纜交流耐壓試驗主要試驗設備的選型

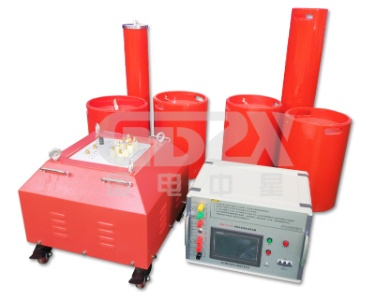

主要試驗設備的選型變頻電源控制柜功能要求

選擇變頻電源控制柜需具有以下功能：

1、試驗?zāi)Ｊ剑菏謩?dòng)模式/自動模式/手動升壓自動調諧。

1)手動試驗?zāi)Ｊ剑壕邆湔{(diào)壓、調諧、分段計時、存取頻等功能。

2)自動試驗?zāi)Ｊ剑焊鶕?jù)所設置的試驗參數，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。

3)手動模式/自動調諧：在手動調壓狀態下，可自動尋找諧振點。

2、參數顯示：可顯示輸出頻率、電壓、電流、時間、設置參數、試驗結果、保護信息等。

3、參數設置：可對試驗電壓、加壓時間、試驗?zāi)Ｊ健㈩l率模式、測量分壓器量程等參數進行設置或選擇。有各類顯示值的切換按鈕，在試驗過程中可根據需要任意切換顯示內容。

4、保護功能及其信息提示：具備高壓過壓(軟、硬件雙重保護)、低壓過壓、低壓過流保護以及失諧保護、零位、超溫、放電保護等多重保護功能。信息提示內容包括：故障報警提示、保護動作提示、操作功能提示及輔助信息提示。

5、數據存儲功能：試驗結果保存、打印、上傳、回查等。

1)試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷原因。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄。

2)數據查詢：可將已保存的試驗結果數據顯示到屏幕上。同時具有RS-232接口，可將數據輸出打印。

6、自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1%。

7、雙重監控系統：既有大屏幕多重界面及數據顯示，又加裝指針式電流表電壓表直觀反映過渡過程，獨有的雙重監控系統，特別符合高壓試驗的習慣要求。

8、雙重過壓保護功能。

1)過壓保護自動整定功能：軟件過壓保護值設置不當時，系統自動修正為當次試驗電壓的1.1倍。

2)獨立的硬件過壓保護：通過面板上的編碼開關整定保護值，一目了然，完全由硬件獨立實現過壓保護功能，不受干擾，安全可靠。9、調頻范圍及頻率分辨率均可設定:調頻范圍可設為 20~300Hz、45~65Hz、50Hz、20~400Hz按需設置,可加快自動調諧過程;頻率分辨率根據需要,可預設為0.1Hz、0.05Hz、0.02Hz或 0.01Hz在調諧效率與調諧精準度之間取得優化平衡。

頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移。10、分壓器分節設置功能:根據配用分壓器情況，正確設置分壓器節數，系統自動確定對應的分壓比，因此無須換算，顯示屏直接讀取。同時可對一臺以上不同分壓器本體進行對應設置。解決了變頻電源只能一對一配套分壓器的難題。

11、電腦聯機操作功能：除開、關電源外，其它所有功能均在計算機屏幕以虛擬儀器面板顯示并由鼠標直接操控。由232/USB 接口聯接至計算機，改善了操作環境且便于車載集成控制。試驗過程及數據均可由電腦存儲及輸出打印。該功能與變頻電源自身的屏顯及操作控制并行且能自動識別。

12、試品放電保護：在耐壓試驗過程中，如果試品局部放電擊穿，由于試品電容發生了改變，系統不再處于諧振狀態，系統在1微秒內自動跳閘，液晶屏顯示“放電保護”，試品電壓迅速降為試驗電壓的十分之一以下，保護了試品。

所以即使試品被擊穿，也不會損壞試品。從而防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/0。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

13、系統放電保護：試品放電后由于回路的參數發生突變，而電抗器為感性元件，這是可能會在電抗器尾端產生過電壓而打壞勵磁變及變頻電源，為此必需在勵磁變高壓側加裝避雷器，在變頻電源的出口加裝濾波器。由于容性試品放電后會產生脈沖電流，會產生反擊。為此在電源側加裝了進線保護，防止反擊電壓打壞變頻器。

14、從零啟動：電壓調節分辨率高，可從零啟動:如不從零合閘，變頻器不啟動。

15、改善輸出電壓的波形：諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
