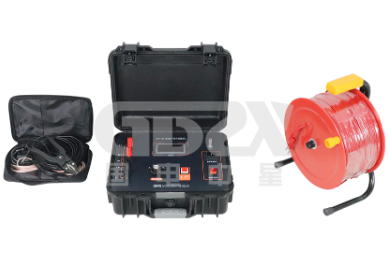

接地引下線導通測試儀操作使用方法與用途

接地引下線導通測試儀主要用于測量電力設備接地引下線與地網之間的電氣連接性，確保其直流電阻值符合標準規定，從而保障設備的安全穩定運行。

在電力系統中，接地裝置的完整性是確保電力設備安全和防止電氣事故的關鍵因素之一。接地引下線作為連接電力設備與接地網的重要部分，在長期使用過程中可能因環境因素（如潮濕、腐蝕）導致其連接性能下降。以下是具體介紹：

工作原理：接地引下線導通測試儀采用四端子法（也稱為四線法），通過一對電流端子（I+和I-）向被測電阻提供測試電流，并通過另一對電壓端子（V+和V-）測量電壓降。這種方式可以有效消除導線電阻和接觸電阻的影響，確保測量的準確性。

操作步驟：首先，選擇與地網良好連接的引下線作為基準點。然后，使用測試儀配備的測試線，將一端插入儀器相應的接線座，另一端夾持至基準點和各個被測點。確認接線無誤后，接通電源并啟動測試。測試結果將以電阻值形式顯示在屏幕上，根據此值判斷接地狀態是否良好。

以下是使用接地引下線導通測試儀時需注意的額外信息：

在測試前，應確保被測設備已斷電，并且與其他帶電設備完全隔離，以避免任何潛在的安全風險。

保持被測點的清潔，以確保測試數據的準確性。

定期校準測試儀，并進行必要的維護，以保持其測量精度和可靠性。

使用和儲存儀器時，避免高溫、潮濕及有腐蝕性氣體的環境，以防損壞儀器。

總之，接地引下線導通測試儀是一種關鍵的工具，用于評估和確保電力系統的安全接地。正確理解和應用這種測試儀的原理和操作方法，對于電力行業的技術人員來說非常重要。通過這些高效的測試手段，可以及時發現并解決接地問題，從而大大降低電力系統的故障率和事故發生率。
