電力變壓器消磁技術解析與設備應用——以ZXXC-5A型消磁分析儀為例

一、引言：變壓器剩磁問題及其影響

在電力系統中，大型電力變壓器在進行電壓比測試、直流電阻測量及空載試驗等操作后，鐵芯中往往會產生殘留剩磁。若未得到有效處理，剩磁可能引發勵磁涌流異常增大，導致變壓器合閘困難、機械振動加劇，進而影響繞組結構穩定性，甚至對繼電保護裝置和一次設備造成不利影響。因此，對變壓器進行科學有效的消磁處理，已成為保障變壓器安全投運、延長設備使用壽命的重要環節。

二、ZXXC-5A消磁分析儀技術特點解析

ZXXC-5A型電力變壓器消磁分析儀是專為消除大型電力變壓器剩磁而設計的集成化設備，具備消磁與驗證消磁雙重功能，其技術特點主要體現在以下幾個方面：

1. 復合電流消磁技術

該儀器采用新型復合電流消磁法，在消磁過程中電流沖擊較小，既能實現對電力變壓器及互感器的高效消磁，又能對剩磁進行量化檢測。一次接線即可完成檢測與消磁全過程，操作流程簡化。

2. 高效消磁邏輯

針對三相變壓器，僅需對其中一相進行消磁處理即可達到整體消磁效果，顯著縮短作業時間，提高現場工作效率。

3. 智能化操作與顯示

●   配備5英寸彩色觸摸屏，支持中英文界面切換，操作直觀簡便；

●   消磁過程實時顯示進度百分比與指示條，剩磁率實現量化顯示；

●   具備手動與自動兩種消磁模式，適應不同應用場景需求。

4. 數據管理功能完善

●   測試結果自動存儲，完整記錄消磁前后數據；

●   支持報告直接打印與U盤導出；

●   嵌入式系統設計，避免軟件中毒風險，數據管理目錄清晰。

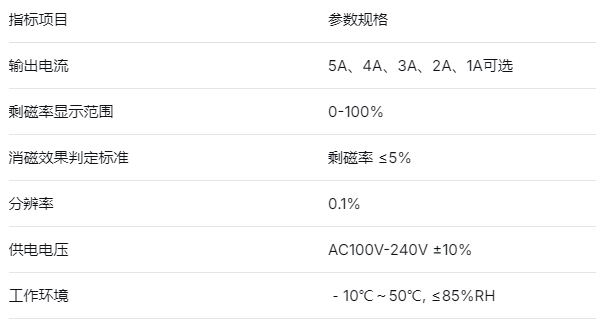

三、關鍵性能指標與實際應用

該儀器可直接利用直流電阻測試線進行接線，降低了現場操作的復雜性。其輸出電流可根據實際需求靈活選擇，適應不同容量變壓器的消磁要求。

四、與同類設備的比較分析

相較于傳統消磁裝置，ZXXC-5A在以下方面具有明顯優勢：

1.消磁效率：采用一相消磁技術，大幅減少三相變壓器消磁時間；

2.操作智能化：觸摸屏控制與自動化流程降低了對操作人員經驗依賴；

3.數據可追溯性：自動存儲與報告功能便于消磁過程記錄與分析；

4.適應性：寬電壓輸入與環境適應性增強設備在不同現場的適用性。

五、應用建議與注意事項

1.使用前準備：確認變壓器已停電并做好安全措施，檢查測試線連接可靠性；

2.參數設置：根據變壓器類型與剩磁情況合理選擇消磁電流與模式；

3.過程監控：關注消磁進度與剩磁率變化，確保消磁效果符合要求；

4.數據記錄：及時保存并導出消磁報告，建立設備消磁檔案。

六、結語

ZXXC-5A電力變壓器消磁分析儀通過復合電流消磁技術、智能化操作界面與完善的數據管理功能，為變壓器剩磁處理提供了一套高效、可靠的解決方案。該設備在消磁效率、操作便捷性與結果可追溯性方面的設計，使其特別適用于變電站、發電廠等需要對大型電力變壓器進行定期檢測與維護的場合。隨著電力系統對設備安全性與使用壽命要求的不斷提高，此類集成化、智能化的消磁設備將在變壓器維護中發揮越來越重要的作用。
