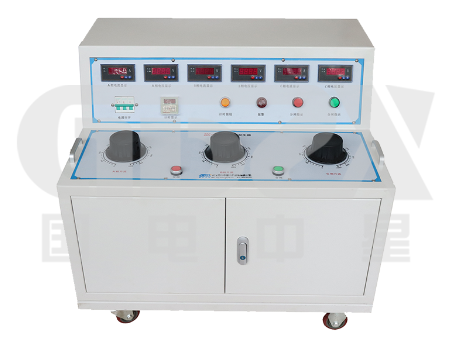

工礦試驗電流源選型參考：DDG-1000A3三相大電流發生器技術解析

在電力系統及工礦企業的電氣設備預防性試驗中，大電流發生器是進行開關特性、互感器校驗及設備升溫試驗的核心設備。一款性能穩定、輸出純凈的電流源，是保障試驗數據有效性的關鍵。本文將以DDG-1000A3三相大電流發生器為例，從其技術特點與性能參數入手，為技術人員提供深入的設備選型與操作參考。

一、 核心定位與設計理念：專為負載與溫升試驗設計

DDG-1000A3的設計目標明確，即作為一款專用的電流源設備，為各種開關、電流互感器等電器設備提供電流負載試驗及升溫試驗所需的大電流。其“一體式”結構設計，相較于分體式設備，簡化了現場接線流程，提升了設備的集成度和移動的便捷性，非常適合在車間、實驗室等固定或半固定場所使用。

二、 關鍵性能參數深度解析

對于技術人員而言，設備的參數直接決定了其應用邊界和可靠性。以下是DDG-1000A3的幾個核心性能維度：

1.輸出能力與調節性

◇   輸出電流：具備AC 0~1000A三相輸出的能力，并采用無級可調技術。這意味著操作人員可以平滑、連續地調整輸出電流，避免了階躍式調整對被測設備可能產生的沖擊，便于精細尋找和驗證設備的動作閾值或溫升點。

◇   輸出電壓與功率：輸入采用AC380V三相四線制，設備功率為15KVA。雖然輸出電壓(>5V)不高，這正符合大電流發生器低電壓、大電流的輸出特性，確保在產生千安級電流時，設備自身和線路的損耗處于可控范圍。

2.輸出波形與測量精度

◇   波形質量：設備明確標示其輸出電流為標準正弦波，且紋波系數小于1.0%。這是一個關鍵指標。純凈的正弦波輸出可以避免諧波干擾，確保施加于被測設備的電流與真實電網環境下的工況一致，從而保證負載試驗和溫升試驗結果的真實性。

◇   測量精度：面板集成數顯電流表，顯示值為真有效值，精度高于1.0級。真有效值測量能夠準確反映交流電流的熱效應，對于升溫試驗而言至關重要。同時，1.0%的電流穩定度保證了在試驗期間，輸出電流能夠維持在一個非常穩定的水平，避免了因電流波動導致的測試數據漂移。

三、 系統可靠性與安全性設計

工頻大電流試驗存在一定的安全風險，因此設備的安全設計不容忽視。

○   保護機制：設備內置了過流、過壓保護功能。當輸出異常或外部負載發生短路等故障時，保護系統能迅速動作，切斷輸出，有效保護設備自身及被測元件的安全。

○   操作安全：產品強調其“操作簡便安全”的特點，這通常意味著在接口設計、接地保護和絕緣處理等方面進行了充分考慮，降低了現場人員誤操作的風險。

四、 典型應用場景與選型對比

DDG-1000A3適用于：

○   低壓斷路器、負荷開關的脫扣電流校驗。

○   電流互感器的變比、伏安特性及飽和點測試。

○   母排、線纜、連接件等電氣回路的通流升溫試驗。

在選型時，技術人員可將其與同類設備進行橫向對比。例如，若試驗現場僅有單相電源，則需考慮單相大電流發生器；若所需電流超過1000A，則需選用功率更大的型號。DDG-1000A3的三相平衡輸出、千安級電流和一體式結構，使其在需要對三相設備進行對稱加載的場合表現出良好的適用性。

總結

DDG-1000A3三相大電流發生器通過其純凈的正弦波輸出、高穩定度的真有效值測量、平滑的無級調節以及完備的安全保護，為工礦企業提供了一款可靠的三相大電流試驗源。理解和掌握其技術參數背后的實際意義，有助于技術人員在設備校驗與質量檢測工作中，更有效地完成試驗任務，獲取可信的試驗數據。
