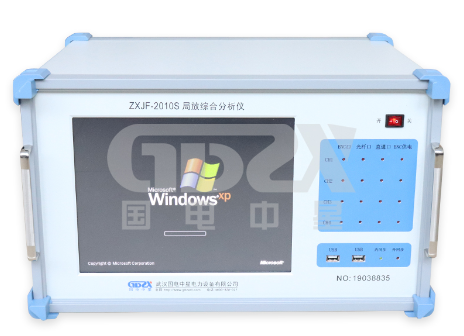

多通道集成與智能診斷：ZXJF-2010S局放綜合分析儀技術深析與應用前瞻

引言

在電力設備狀態檢修與絕緣性能評估體系中，局部放電檢測是診斷設備早期絕緣缺陷、預防惡性故障的核心技術。傳統的局放檢測設備往往功能單一，或側重于脈沖電流法測量，或專注于聲學定位，使得現場測試與分析過程繁瑣，數據難以交叉驗證。ZXJF-2010S局放綜合分析儀的出現，打破了這一局面。它以其多通道集成、智能診斷定位和在線監測一體化的設計理念，為技術人員提供了一套全新的高性能數字化解決方案。本文將從技術參數、性能對比及典型應用場景等方面，對該設備進行深入解析。

一、 核心技術優勢解析

1. “四位一體”的功能集成
ZXJF-2010S不再是單一的測量儀器，而是集成了測量、定位、診斷、在線監測四大功能。

○   測量：基礎的脈沖電流法局放量測量。

○   定位：集成“電-聲”與“聲-聲”法定位功能，可對GIS、變壓器等設備內部的放電點進行物理空間上的準確定位，極大縮短了故障查找時間。

○   診斷：設備內置專家診斷系統，能對不同類型的放電圖譜進行智能識別與分類，輔助技術人員判斷絕緣缺陷性質（如電暈、沿面放電、內部放電等）。

○   在線監測：支持對大型電力變壓器等關鍵設備進行長期的在線連續監測，捕捉間歇性或發展中的絕緣缺陷。

2. 強大的多通道與信號處理能力

○   獨立4通道：支持4路電信號與4路光信號同時輸入，允許在復雜設備（如三相GIS、多繞組變壓器）上同步進行多測點測量，確保數據在時間上的嚴格同步，便于進行信號比對和來源分析。

○   高靈活性的濾波系統：數字濾波可在10kHz~1MHz范圍內任意選擇，配合分段式相控濾波，能精準剔除現場特定的電磁干擾，有效提取真實的放電信號。

○   寬泛的動態范圍：量程切換覆蓋-40dB至60dB共6檔，結合0.1pC的高靈敏度與100nC的寬測量范圍，使其既能捕捉微弱的早期放電，也能測量劇烈的絕緣擊穿前兆，適應從電容式套管（pF級）到大型發電機（μF級）的各種試品。

3. 數字化與智能化數據處理

○   基于Windows XP系統，配備固態硬盤，實現了數據的快速存儲、處理和“重溫采樣” 功能。技術人員可在試驗后，將保存的原始數據還原成波形，重新調整分析參數進行深度挖掘，避免了“一測定終身”的遺憾。

○   自動生成試驗報告的功能，規范了工作流程，提升了工作效率。

二、 與傳統局放檢測設備的對比

三、 典型應用場景探討

1. GIS（氣體絕緣組合電器）的交接試驗與故障定位
利用其4通道同步特性，可在GIS各氣室同時安裝傳感器。當檢測到放電時，通過比較各通道信號的時差，結合“聲-聲”定位法，能快速將故障點鎖定在某個盆式絕緣子或導體部件上，精度遠高于單點測量和人工排查。

2. 大型電力變壓器的綜合診斷與在線監測
在變壓器周期性試驗中，可同步施加電壓并采集中性點電流、鐵芯接地電流及超聲波信號，進行電-聲聯合分析。其內置的專家系統能幫助區分是繞組內部放電、引線電暈還是懸浮電位放電。此外，可通過網口連接，將其作為在線監測的前端單元，長期記錄放電趨勢。

3. 電纜及附件的老化評估
對于高壓電纜，該儀器的高靈敏度能有效捕捉電纜終端或接頭處的早期沿面放電。通過多通道設置，對比不同相別電纜的放電信號，有助于判斷共性問題或單一故障。

四、 總結與選型建議

ZXJF-2010S局放綜合分析儀代表了當前局放檢測技術向集成化、智能化、數字化發展的主流方向。它不僅僅是一臺測量儀器，更是一個完整的絕緣診斷分析平臺。

選型建議：

○   對于省電科院、大型供電公司檢修中心、高壓設備制造廠等需要承擔復雜故障診斷和深度分析的團隊，ZXJF-2010S是提升技術能力和工作效率的理想選擇。

○   對于常規的、標準化的預防性試驗，若預算有限且對定位、在線監測無需求，則可考慮功能更聚焦的基礎型號。

總而言之，該設備通過強大的硬件平臺和智能化的軟件分析，將局部放電檢測從單純的“量值讀取”提升到了“狀態診斷與決策支持”的更高層次，是技術人員應對日益復雜的電力設備絕緣監測挑戰的利器。

聲明： 本文技術分析基于公開產品資料，旨在進行技術交流。具體性能與操作請以官方手冊及現場規程為準。
