臺式與手持的較量：ZX-803三相微機保護測試儀技術深度解析

一、產品定位與技術特點分析

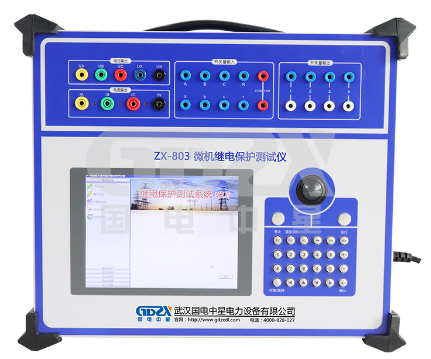

ZX-803三相繼電保護測試儀作為傳統臺式測試設備的典型代表，在測試能力、輸出功率和系統集成度方面展現出顯著優勢。與手持式設備相比，該設備定位實驗室級精度和全功能測試場景，適用于發電廠、變電站等固定場所的深度調試需求。

核心性能優勢：

1.強大的輸出能力：采用4相電壓3相電流輸出架構，單相電壓輸出達120V，三相電流并聯輸出可達120A/1000VA，遠超手持設備（通常為30VA級別）

2.高保真線性功放技術：區別于手持設備常用的開關功放，ZX-803采用線性功放方案，確保從大電流到微小電流的全范圍波形平滑度和精度

3.完整的接口生態：配備8路開入/4路開出量，獨立直流電源輸出，支持多種外設連接

二、與手持式設備的對比分析

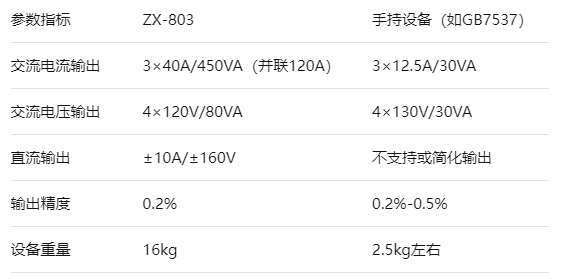

輸出性能對比（ZX-803 vs 典型手持設備）

應用場景差異化分析

ZX-803適用場景：

?   保護裝置出廠全檢試驗

?   復雜保護邏輯驗證（差動、阻抗、方向保護）

?   長時間自動化測試序列執行

?   科研院所研發測試

手持設備優勢場景：

?   現場應急檢修

?   移動巡檢作業

?   戶外配網終端調試

三、技術創新點詳解

1. 雙操作系統架構

設備支持面板直接操作和外部計算機控制兩種模式，內置全中文Windows平臺軟件，實現了實驗室精度與現場靈活性的平衡。

2. 專業直流電源集成

獨有的110V/220V可調直流電源輸出，滿足保護裝置直流回路測試需求，減少外接設備復雜度。

3. 高精度信號生成技術

采用DSP數字信號處理技術，配合高分辨率D/A轉換，確保波形失真度<0.2%，相位精度<0.2°，滿足微機保護裝置的精確測試需求。

四、實際應用案例

案例1：差動保護測試

利用ZX-803的多路電流同步輸出能力，可模擬變壓器區內外故障，驗證差動保護動作特性。其120A大電流輸出能力足以測試大型變壓器的比率制動特性。

案例2：自動化工頻變化率試驗

通過軟件內置的低周減載測試模塊，可自動完成頻率滑差、df/dt定值校驗，大幅提升測試效率。

五、總結與選型建議

ZX-803作為臺式測試儀的代表產品，在輸出能力、測試精度和功能完整性方面具有明顯優勢，特別適合要求嚴格的固定場所測試。與手持設備形成功能互補而非替代關系。

技術選型建議：

?   固定實驗室、保護廠家、大型檢修基地：優選ZX-803等臺式設備

?   供電所、現場巡檢、應急檢修：配備手持式測試儀

?   綜合性檢修隊伍：建議配置"臺式+手持"組合方案
