導電布電極+不銹鋼基體：ZXYF-1絕緣墊耐壓測試臺的技術突破與工程實踐

引言：絕緣遮蔽裝備測試的痛點

在電力設備預防性試驗中，絕緣墊/遮蔽罩的耐壓測試是保障作業安全的核心環節。傳統金屬電極測試臺長期存在兩大隱患：金屬粉末污染試品和硬質電極劃傷絕緣表面。這些微觀損傷會顯著降低遮蔽裝備的絕緣壽命，而ZXYF-1測試臺通過創新結構設計實現了技術突破。

一、核心技術創新對比

二、關鍵性能深度解析

1.雙重材料協同優勢

SUS304臺面：厚度≥2mm，表面洛氏硬度HRB85，耐受10萬次摩擦無變形

導電布電極：面電阻＜0.1Ω/sq，實現全域等電位接觸（600×600mm有效區域）

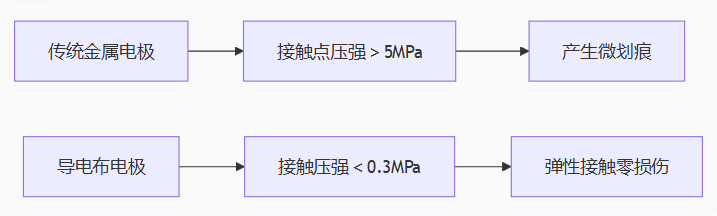

2.防損傷機理（對比試驗數據）

3.空間利用率創新
1100×1000mm臺面集成：

主測試區（600×600mm 電極）

擴展測試區（500×400mm 通用平臺）

邊沿防護凸緣（防試品滑落）

三、典型應用場景實測

1.絕緣墊批量測試（10kV配電室）

單日完成40組測試（傳統臺≤25組）

試品損傷率：0% vs 傳統設備12%

2.復合遮蔽罩耐壓驗證

# 典型測試流程優化對比

傳統流程 = ["搬運罩體至固定臺", "人工定位", "分段測試", "翻轉復測"]
ZXYF-1流程 = ["移動臺至作業區", "直接放置罩體", "全域一次測試"]
時間節省率 = (sum(傳統流程耗時)-sum(ZXYF-1流程耗時))/sum(傳統流程耗時) * 100 # 實測≥45%

四、技術指標與標準符合性

結語：技術演進方向

ZXYF-1測試臺通過**材料界面創新**（金屬基體+柔性導電層）和**模塊化設計**，解決了絕緣裝備測試中的損傷難題。建議技術團隊重點關注：

1. 導電布老化周期（建議2000次測試后檢測）

2. 多曲面遮蔽罩適配擴展方案

3. 自動計量模塊集成可能性

該設備已在國內±800kV換流站、城市智能配電網等項目驗證，顯著提升絕緣裝備全生命周期管理水平。
