變壓器繞組變形檢測利器：ZX-BRY02 FRA測試儀核心技術解析與應用對比

變壓器作為電力系統的核心設備，其內部繞組的健康狀況直接關系到電網的安全穩定運行。繞組變形是變壓器潛伏性故障的重要誘因之一，對其進行及時、準確的檢測至關重要。頻率響應分析法（FRA）因其靈敏度高、無損檢測等特點，已成為國際上診斷變壓器繞組變形的標準方法。本文聚焦于ZX-BRY02變壓器繞組變形測試儀，深入解析其核心技術優勢，并與傳統檢測手段及同類技術進行對比，為技術人員提供選型和應用參考。

一、 FRA技術核心與ZX-BRY02實現原理

FRA技術的核心在于：變壓器繞組在頻域內的響應（幅頻特性曲線）是其幾何結構、分布電容（Ci）和電感（Li）的“指紋”。任何物理變形（扭曲、鼓包、移位、傾斜、匝間短路等）都會導致其“指紋”特征發生偏移——表現為諧振頻點移動和響應幅值變化。

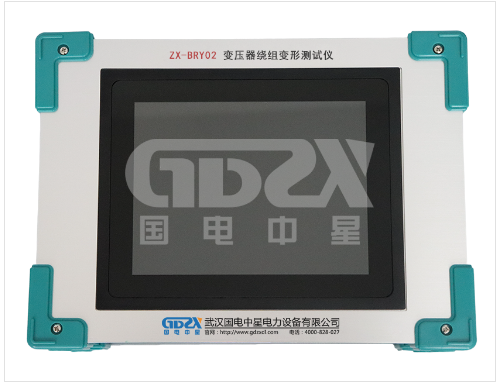

ZX-BRY02精準實現了這一原理：

1.寬頻帶、高精度掃頻： 采用DDS專用數字高速掃頻技術（源自美國），提供兩種模式：

線性掃頻： (10Hz - 10MHz)，高達40000點，分辨率可選(0.25kHz/0.5kHz/1kHz)，覆蓋極寬頻帶，捕捉細微特征。

分段掃頻： (0.5kHz - 1MHz)，針對關鍵頻段優化，共2000點（分5個子段），符合DL/T911-2004標準常用分段要求，兼容性強。

2.高速高精度信號采集：

高速雙通道16位A/D采樣： 確保信號采集的保真度，靈敏度高，能清晰反映分接開關變動等細微影響。

寬動態范圍與高精度： 幅度測量范圍(-120dB至+20dB)，精度達0.1dB；掃頻頻率精度0.01%，為精準捕捉“指紋”偏移奠定基礎。

3.強大的信號處理與輸出： 信號輸出幅度軟件可調（峰值±10V），輸出阻抗50Ω，輸入阻抗1MΩ，適應性強。

二、 ZX-BRY02核心性能優勢解析（對比視角）

1.智能化與集成化：

對比傳統分體式設備： ZX-BRY02采用工控機與測量儀器一體化設計，摒棄了現場需要攜帶笨重筆記本電腦的繁瑣。通過高速、高集成化微處理器控制采集，并通過USB接口與內嵌系統通信，現場操作更簡潔、高效。

對比早期手動分析： 內置自動檢測數據分析系統，提供：

橫向比較(A/B/C相)： 快速判斷三相繞組一致性（很好/較好/較差/很差）。

縱向比較(歷史數據 vs 當前數據)： 定量評估同相繞組變形程度（正常/輕度/中度/嚴重）。極大提升診斷效率和客觀性。

2.測量模式兼容性與靈活性：

對比單一模式設備： ZX-BRY02同時具備線性掃頻測量和分段掃頻測量兩種模式，完美兼容國內不同技術流派（如側重寬頻掃描或標準分段掃描）的測量習慣和要求，適用性更廣。

3.結果呈現與報告生成：

對比手動繪圖/報告： 儀器自動生成Word電子文檔報告，包含曲線圖和分析結論，支持線性/對數坐標切換，方便存檔、打印和傳遞，符合現代化管理需求。

4.診斷能力與可靠性：

對比低分辨率/精度設備： 憑借DDS高速掃頻、16位A/D、0.1dB幅度精度和0.01%頻率精度，對繞組扭曲、鼓包、移位、傾斜、匝間短路及相間接觸短路等故障的檢測靈敏度和分辨率更高，診斷更準確。

高重復性： 同相測試重復率99.9%，保證了測量結果的穩定可靠，有利于歷史數據對比和長期狀態監測。

便攜性與工程適應性：

對比大型實驗室設備： 整機尺寸緊湊(355×145×270mm)，含箱總重僅17Kg，專為現場檢測設計，便于攜帶和移動。滿足從63kV到500kV各電壓等級變壓器的現場檢測需求。

三、 與傳統檢測手段及同類技術的應用對比

四、 典型應用場景與價值

1.出廠試驗與交接驗收： 建立變壓器“指紋”基線數據。

2.運輸/安裝后檢測： 評估運輸或安裝過程中是否造成繞組損傷。

3.短路沖擊后檢查： 快速診斷短路電流是否導致繞組變形，評估設備能否繼續運行或需檢修。

4.預防性試驗與狀態檢修： 定期檢測，監測繞組狀態變化趨勢，預測故障風險，指導檢修決策。

5.故障診斷與事故分析： 輔助判斷變壓器內部故障是否由繞組變形引起。

結語

ZX-BRY02變壓器繞組變形測試儀代表了當前FRA檢測技術的先進水平。它通過高速DDS掃頻、高精度數據采集、智能化分析診斷、一體化便攜設計以及雙模式兼容等核心技術，顯著提升了繞組變形檢測的效率、精度、便捷性和診斷能力。與傳統的檢測方法及基礎FRA設備相比，其在靈敏度、定量分析、自動化報告、現場適應性等方面具有顯著優勢。

對于技術人員而言，掌握ZX-BRY02這類先進FRA儀器的原理和應用，能夠更高效、更精準地評估變壓器核心部件的健康狀況，為電力設備的安全運行和智能化運維提供強有力的技術支撐。其符合DL/T911標準、自動生成報告等特性，也使其成為滿足規范要求、提升工作效率的理想工具。
