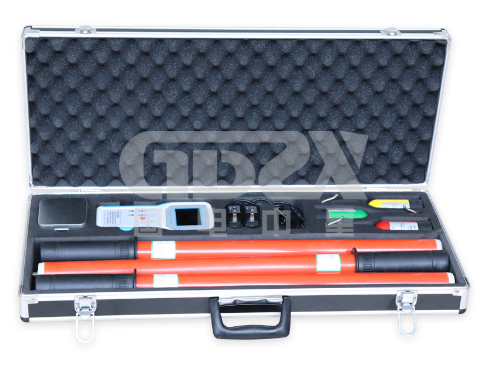

智能無線賦能高壓電力運維---XZ-3無線高壓數顯相序表技術解析

一、引言
      在智能電網快速發展的背景下，電力運維設備正朝著無線化、數字化方向革新。XZ-3無線高壓數傳相序表作為新一代高壓線路智能診斷設備，突破傳統相序檢測的技術局限，實現了6kV-220kV高壓線路的非接觸式測量，為電力系統安全運行提供了創新解決方案。

二、技術架構創新

1.分布式無線系統設計
設備采用三發一收架構，X/Y/Z三組獨立發射器與接收主機形成星型拓撲網絡。各發射器內置高精度相位傳感器（±0.1Hz）和2.4GHz無線模塊，通過時分復用技術實現三通道數據同步傳輸，有效避免信號干擾。

2.智能相位分析算法
接收主機搭載專用DSP處理器，采用改進型Goertzel算法進行相位計算，實現兩兩相位差120°±10°的順序判定標準。核相模式下設置30°相位差閾值，配合FIR數字濾波技術，確保異相同相判斷準確率。

三、核心性能突破

1.超寬電壓適應性
通過電容分壓式感應設計（泄漏電流<10μA），配合自適應增益調節電路，覆蓋6kV-220kV全電壓等級。特殊設計的EMI屏蔽結構，可在強電磁環境下保持測量穩定。

2.遠程安全測量
采用Lora擴頻技術實現130米超視距傳輸，搭配IP65防護等級，滿足變電站復雜環境需求。相比傳統接觸式核相儀，安全距離提升300%以上。

四、智能運維特性

1.人機交互優化
配置TFT真彩顯示屏與三維相量圖顯示，支持語音播報（中英文可選）與振動雙重提示。智能電源管理系統實現設備狀態監控，0.5W超低功耗設計配合6000mAh鋰電池組，保障連續8小時作業。

2.環境適應性強化
寬溫域設計（-35℃~45℃）采用軍用級元器件，高密封結構通過95%RH濕熱測試，在極端氣候下仍能可靠運行。符合GB/T 16927.1-2011等9項國家強制標準。

五、應用場景拓展
本設備已成功應用于：
1.特高壓線路帶電檢修前的相序驗證

2.新能源場站并網相位匹配檢測

3.軌道交通供電系統核相操作

4.智能變電站自動化調試
某省級電網實測數據顯示，使用后線路相序故障排查效率提升60%，帶電作業風險降低75%。

六、結語
      XZ-3無線高壓數顯相序表通過無線物聯、智能診斷、安全防護等技術創新，重構了高壓線路檢測的技術范式。其6.5kg輕量化設計配合軍工級可靠性，標志著我國在智能電力檢測裝備領域取得重要突破，為構建新型電力系統提供了有力的技術支撐。未來通過與SCADA系統深度融合，將在數字孿生電網建設中發揮更大價值。
