同步發電機定子繞組的試驗方法及要求

測量定子繞組的直流電阻

它主要檢查焊接頭的質量、線圈個股是否存在斷線、匝間短路等現象。

一般采用合格的直流電阻測試儀進行，要求分相測試，記錄溫度值，與廠家值比較時應進行換算，公式為：R2=R1*K，K=(T+75)/(T+t1) T：銅-235、鋁-225。不平衡系數即最大值與最小值的差值除以最小值。

定子繞組直流耐壓試驗和泄漏電流測量

其原理與測絕緣一樣，但它電壓較高，能更有效發現整體性和端部缺陷，泄漏電流和直流電壓一般呈線性曲線。

水內冷發電機的匯水管死接地時，應必須在其內部保持干燥、絕緣良好(達到1000MΩ以上，吸收比1.6 以上)、在定子手包絕緣和格后馬上進行；當匯水管有絕緣時，耐壓前應要求其水質小于1.5，電阻按照廠家的規定，一般要有30KΩ左右未充氫。非被試相必須短接接地，換相耐壓應充分放電；保持聯系暢通。

一般采用低壓屏蔽法，匯水管電流必須屏蔽，試驗裝置用高壓試驗變壓器串全波整流硅堆進行，高壓側電流大幾百毫安。若泄漏電流隨試驗電壓不成比例地顯著增長，就可能是整體性絕緣受潮或臟污，像湛江奧里油#1機;若泄漏在某一電壓值電流突然增大，就可能是嚴重受潮或存在貫穿性的絕緣缺陷如金竹山的手包絕緣。

定子繞組交流耐壓試驗

主要考核定子繞組的主絕緣強度，應分相進行，試驗相短路加壓、非被試相短路接地包括轉子繞組、測溫元件、出口CT二次線等，試驗電壓應在高壓側測量，時間1分鐘。

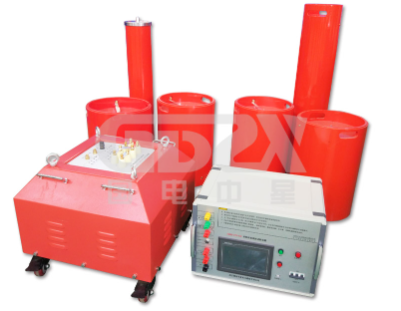

一般采用諧振耐壓裝置進行，電容電流的計算可以參照廠家的繞組電容值進行，試驗電壓下的電流一般比較吻合。至于調諧，應在1/3試驗電壓下進行，其判斷依據是功率因數表指示接近一次側電流指示最小。注意一次限流電阻應盡可能小，否則調諧達不到最佳點。
